Разводка труб в ванной и туалете — правильные сантехнические схемы

На первый взгляд может показаться, что самостоятельно сделать разводку труб в санузле — дело весьма сложное. На самом деле, это далеко не так. Сегодня современные технологии упростили этот процесс до очень простых и доступных каждому манипуляций.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Сегодня в большинстве случаев разводка труб в ванной делается из полимерных труб — полипропилен для водопровода, ПВХ для канализации

Примеры схем разводки их виды

Перед началом ремонтных работ необходимо составить схему, следуя которой можно точно подсчитать количество материалов. Разводка сантехнических труб требует тщательной планировки.

В первую очередь планируется, сколько магистралей, где они будут находиться, выявляются точки состыковки. Создание схемы разводки — это первый этап формирования коммуникаций ванной комнаты.

Различают следующие виды подключений:

  • объединение к центральному водопроводу;
  • автономная станция.

Первый способ подходит как для частного дома, так и для квартиры. В этом случае нужно схему разводки труб ванной составить так, чтобы она логично вписалась в уже существующую систему.

Для того, чтобы в комнате была правильная разводка труб, необходимо учитывать некоторые моменты:

  • схема трубопровода;
  • способы прокладки;
  • определение точек забора воды;
  • правильные расчёты материалов и инструмента;
  • обеспечение безопасности использования.

Кроме того, если ремонт делается в здании, где есть два и больше этажей, необходимо выполнить расчёты по распределению нагрузки на весь водопровод.

Максимальная нагрузка должна учитывать все параметры, включая оборудование. Разработать схему разведения трубопровода можно самостоятельно, но при возникновении каких-либо трудностей всегда лучше обратиться к специалистам.

Виды разводки труб

На сегодняшний день чаще всего используют следующие типы разводки коммуникаций;

  • последовательное подключение;
  • подключение с дополнительными розетками;
  • коллекторное.

Сначала определяете места, где будут располагаться все потребители холодной и горячей воды. Лучше сделать все на схеме, но можно и «на месте» отметить. Важны не только геометрические размеры приборов, но и точное расположение места, куда надо воду подвести.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Нарисовать план с указанием размеров и расстояний — первый шаг

Многие приборы подключаются к водопроводной сети при помощи гибких шлангов. Тогда заканчиваться отвод от магистрали может за 10-20 см до прибора. Главное, чтобы место соединения было легко доступным. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ соединения реализуется проще — нет необходимости точно рассчитывать длину трубы.

Есть еще жесткая подводка воды к сантехническим приборам или бытовой техники — трубами к самому входу. Такое соединение выполнять сложнее, потому встречается такой тип разводки реже. В основном так подключают газовые водонагреватели (колонки), смесители для ванной, которые крепятся к стене.

Наружная или скрытая прокладка

В первую очередь стоит определиться с типом прокладки труб — будут они идти поверху или спрятаны в стене или полу. Скрытая разводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь придется разбивать стену, что совсем не радует. Потому в стену стараются укладывать только целые куски без соединений — меньше шансов на протечку.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Скрытая укладка водопровода в процессе

Есть и еще одна сложность при скрытой прокладке водопровода — необходимость наличия каналов в стене (штроб), в которые укладывают трубы. Во-первых, не всякая стена позволяет делать в ней штробы. Например, в панельных домах, где толщина стены всего-то около 10 см делать канал глубиной 5-6 см точно не стоит. Плита потеряет значительную часть несущей способности. Чем это грозит объяснять, наверное, не надо. Во-вторых, прокладка штроб в стене — работа эта не самая легкая, даже при наличии перфоратора отнимает много времени. Так что минусов у такого варианта более чем достаточно.

Еще один тип скрытой подводки труб — за фальш-стеной. Для этого, отступив некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку. Второй вариант фальш стены — из пластиковых панелей.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Можно трубы спрятать за фальш-стеной

Наружная разводка труб с практической точки зрения лучше — все на виду, доступно для ремонта в любое время. Зато страдает эстетическая сторона. Чтобы скрыть коммуникации их все — водопровод и канализацию — стараются прокладывать поближе к полу, потом надстраивают гипсокартонный короб со съемной крышкой или верхней частью. Так ко всем трубам есть свободный доступ, а сами они почти не видны.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Наружная прокладка не столь эстетична

Способ укладки

В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

Разводка труб в ванной и туалете - правильные сантехнические схемы

Последовательно подключенные потребители

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод. Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Параллельное подключение — к каждому прибору от коллектора идет своя линия

Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

Читать статью  Для каких зданий нужен внутренний противопожарный водопровод

Разводка труб в ванной и туалете - правильные сантехнические схемы

Трубы горячей и холодной воды укладывают параллельно

Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.

Разводка труб: правила

Как в любом деле, в сантехнике есть свои правила. Есть они и при прокладке водопровода. Если разводку водопровода собираетесь делать для себя, соблюдать их или нет решать вам, но лучше все сделать правильно. В правилах есть своя логика, которой придерживается большинство:

Разводка труб в ванной и туалете - правильные сантехнические схемы

  • Трубы должны идти параллельно, лучше чтобы они не пересекались. Прокладывать их лучше не наискосок, а вертикально и горизонтально. Особенно это правило важно при скрытом монтаже — так вы будете знать где проходят трубы и не сделаете в них дырку при попытке что-либо повесить/закрепить на стене.
  • К местам стыков и соединений желательно иметь свободный доступ.
  • Каждый отвод перед сантехническим прибором или бытовой техникой заканчивается запорным (шаровым) краном. Он необходим, чтобы можно было снять или отремонтировать прибор, не перекрываю подачу воды к другим потребителям.
  • При разводке водопровода в квартире, после стояка ставить обязательно фильтр грубой очистки (дальнейшие фильтры по желанию, но этот должен быть).
    Разводка труб идет разными диаметрами
  • При разводке водопровода каждое ответвление делают меньшим на шаг диаметром. Это необходимо для поддержания стабильного давления. Например, схема последовательная, собрана из полипропилена. Стояк 32 мм, от него отвод — 20 мм, к потребителям (приборам и сантехоборудованию) уходит 16 мм.

Если присмотритесь, то увидите, что большая часть водопроводов сделана именно по этим правилам.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

  • правильно сделанное соединение получается монолитным;
  • нет заужения диаметров трубопровода в местах пайки;
  • высокая ремонтопригодность;
  • длительный срок эксплуатации;
  • легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

Разводка труб в ванной и туалете - правильные сантехнические схемы

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Разводка труб в ванной и туалете - правильные сантехнические схемы

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Разводка труб в ванной и туалете - правильные сантехнические схемы

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

Разводка труб в ванной и туалете - правильные сантехнические схемы

При подводе к месту установки смесителя надо точно выдерживать расстояния

Разводка труб в ванной и туалете - правильные сантехнические схемы

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

Разводка труб в ванной и туалете - правильные сантехнические схемы

Трубы укладывают параллельно

Разводка труб в ванной и туалете - правильные сантехнические схемы

На каждый отвод ставится вентиль

Разводка труб в ванной и туалете - правильные сантехнические схемы

Способ спрятать трубы в ванной, проложенные вдоль стены

Разводка труб водопровода и канализации

Прежде чем осуществлять разводку труб водопровода и канализации в квартире с черновой отделкой, необходимо подготовить ее проект.

РАЗВОДКА ВОДОПРОВОДА

Схема водопровода составляется в зависимости от количества приборов, потребляющих воду. Таких потребителей в современной квартире достаточно много: раковины, унитаз, биде, ванна, душевая кабина, водонагреватель, стиральная и посудомоечная машины.

Читать статью  Холодильник с льдогенератором

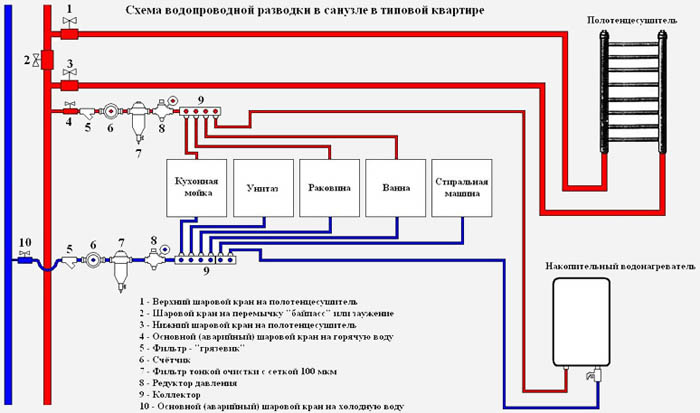

Ниже приведена примерная схема разводки водопровода:

Примерная схема разводки водопровода в квартире

Трубы следует прокладывать открытым или скрытым способом (что более эстетично). Во время разводки трубы монтируются цельными отрезками от коллектора до потребителя. Важным условием является исключение перепадов давления у потребителей.

Для обеспечения необходимого давления применяется веерная схема разводки: от коллектора до каждого прибора монтируется отдельная труба.

Напор воды в трубах регулируют редукторы и запорная арматура, которые пускают или перекрывают поток воды. Редукторы обеспечивают ровное давление, оберегая приборы-потребители от гидро-ударов и повышенного давления.

Оптимальные показатели эксплуатации сантехники устанавливаются с помощью манометра. Регулировка редуктора выполняется с помощью винта (маховика).

Технология монтажа

  • Перекрываем подачу воды.
  • Начинаем монтаж водопровода с монтажа аварийных шаровых кранов, которые находятся на стояке. К таким кранам предъявляются высокие требования: рабочее давление до 60 атмосфер, рабочая температура – до 150 градусов. Почему так важно качество материала? Потому что именно шаровый кран перекрывает подачу воды: а) при аварии; б) во время ремонта и обслуживания водопровода; в) при подключении нового прибора. Предусматриваются также дополнительные краны для каждого прибора – чтобы перекрыть воду непосредственно перед ним.
  • После установки шаровых кранов устанавливаем фильтры и водосчетчики. Для защиты дорогой качественной сантехники от загрязненной воды устанавливаем: а) фильтр грубой очистки; б) фильтр тонкой очистки для очистки воды от частиц песка, металла и т.п.; в) магистральный промывной фильтр; г) фильтр для ванны/душа, чтобы очистить горячую воду от ржавчины.
  • Далее устанавливаем редуктор давления для защиты приборов от перепадов давления, которые возникают в основном стояке.
  • Следующим этапом устанавливаем коллектор в целях равномерного распределения воды от стояка к приборам-потребителям. Коллекторы подбираются с нужным количеством отводов по количеству потребителей, они устанавливаются как на горячую, так и на холодную воду.
  • Последний этап – подключаем приборы-потребители воды. Устанавливаем смесители, подводим воду к стиральной машине и т.д.
  • Включаем воду и проверяем качество произведенных соединений.

Выбор труб для системы водоснабжения

Выбор труб – одно из ответственных решений во время ремонта, правильно подобранный материал убережет вас от серьезных проблем: протечек, разрывов и затоплений.

Стальные трубы

Стальные трубы для водопровода

Достоинства стальных труб:

  • высокая прочность;
  • термостойкость;
  • стабильность и сопротивление динамическим нагрузкам.

Проблемы стальных труб вызываются технологией монтажа:

  • Сварка обеспечивает надежность только в случае профессионального исполнения сварного шва. Если же работа произведена с дефектом, то возможно появление свища и разрыва в дальнейшем.
  • Резьбовые соединения сложны в исполнении и могут вызвать протечки.

В связи с ненадежностью стыков и громоздкостью, такие трубы не монтируют в каналах стен и пола. Шероховатая внутренняя поверхность со временем зарастает, снижая пропускную способность.

Новые технологии – тонкостенные трубы из высококачественной стали: углеродистой, легированной, нержавеющей. Нержавеющая сталь защищена от химически-агрессивного воздействия окружающей среды.

Способ соединения:

  • Неразъемные герметичные пресс-фитинги. Фитинги в целом – это детали для соединения и стыковки труб. Пресс-фитинги – соединения неразъемные, полученные механическим обжатием внутреннего уплотнительного кольца фитинга. Такое соединение обеспечивает герметичность, а трубы могут быть вмонтированы в пол/стены.

Медные трубы

Медные крепления труб

Достоинства медных труб:

  • прочность и надежность;
  • простота монтажа и удобство эксплуатации;
  • медленный процесс ржавления и старения, неподверженность коррозии;
  • бактерицидные свойства, замедляющие зарастание труб изнутри.

Проблемы медных труб:

  • Чувствительность к химическому составу воды. Если вода имеет высокую кислотность, то возможно ускоренное окисление. Следовательно, важно производить обработку воды – фильтрацию, смягчение и т.п.
  • Неблагоприятное взаимодействие с другими металлами, что может вызвать коррозию. Следовательно, нужно разделять трубы из разных металлов электроизоляционным материалом.

Способы соединения:

  • Пайка с использованием мягкого припоя – олова с нагревом труб до 250 градусов.
  • Пайка с использованием твердого припоя, разогреваемого при температуре до 850 градусов.
  • Пресс-фитинги (расшифровка в пункте о стальных трубах);

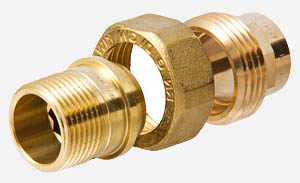

  • Компрессионные фитинги. Такие соединения являются разъемными, в конструкцию входят: фитинг, штуцер, зажимное кольцо, накидная гайка. Затянутая гайка сжимает кольцо и плотно фиксирует фитинг. Необходимо обеспечивать доступ к такому соединению для подтягивания гаек.
  • Пуш-фитинги. При таком способе монтажа конец трубы вставляется в фитинг и самофиксируется.

PEX – Сшитый полиэтилен

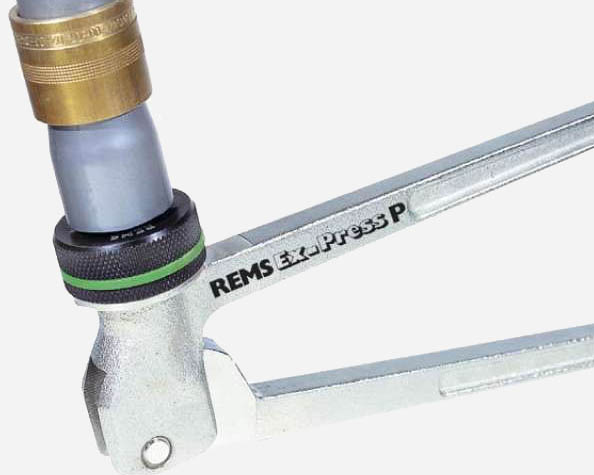

Соединение PEX-труб

Достоинства PEX-труб:

  • универсальность;
  • технологичность;
  • неподверженность коррозии;
  • прочность, стойкость к износу и агрессивным средам;
  • гладкая внутренняя поверхность, исключающая зарастание.

Проблемы PEX-труб:

  • Пропускает кислород – необходима защитная оболочка, непроницаемая для кислорода.
  • Удлинение и расширение во время наполнения горячей водой – рекомендуется скрывать за обшивкой.

Способы соединения:

  • Один из вариантов – надвижные гильзы. При этом используется уникальное свойство материала – молекулярная память. После расширения диаметра трубы вставляют фитинг, материал принимает первоначальную форму. Окончательную фиксацию обеспечивает пластиковое обжимное кольцо.

Металлопластиковые трубы

Металлопластиковые трубы

Отличие от предыдущего материала в том, что защитная оболочка полиэтилена заменена алюминиевой прослойкой.

Достоинства металлопластиковых труб:

  • алюминий в составе материала – барьер для кислорода;
  • отсутствие расширения и удлинения вследствие воздействия горячей воды;
  • прочность и иные высокие технико-эксплуатационные показатели, рассмотренные ранее.

Выход из строя таких надежных труб возможен в следующих основных случаях:

  • Воздействие электромагнитного поля дома;
  • Значительные скачки давления в трубопроводе;
  • Некачественная продукция – расслоение металлопласта, разрыв трубы.

Способы соединения:

  • Пресс-фитинги, рассмотренные ранее.

РАЗВОДКА КАНАЛИЗАЦИИ

По сравнению с системой водоснабжения разводка канализации – гораздо проще. Ее особенность в том, что жидкости движутся самотеком, не нуждаясь в создании избыточного давления. Для того чтобы жидкость двигалась без давления – необходимо один край трубы приподнять относительного другого.

Угол наклона канализационной трубы

Чтобы канализация заработала как положено, важно правильно рассчитать высоту подъема трубы с одной стороны:

  • диаметр трубы 40-50 миллиметров – уклон 3 процента;
  • диаметр трубы 85-100 миллиметров – уклон 2 процента.

Расшифруем эти значения: каждый метр трубы должен быть поднят с одного конца относительно другого на три сантиметра в первом случае и на два сантиметра – во втором.

При этом следует учитывать, что правильный угол наклона не может быть произвольным или максимально высоким, как может показаться на первый взгляд. Во избежание зарастания внутренней поверхности труб, для обеспечения их самоочистки вода должна течь с определенной скоростью, смывая отходы. Достижению этой оптимальной скорости и способствует рассчитанный угол наклона, приведенный выше.

Поскольку в квартире не один сантехнический прибор, необходимо создание разветвленной системы канализации.

Примерная схема изображена ниже:

На схеме: 0 – ввод внутренней системы в общий стояк, подключение унитаза; 2 – подключение ванны; 3 – подключение душевой кабины; 4 – подключение раковины; 5 – подключение стиральной машины. 6 – с другой стороны подключение кухонной мойки; 7 – подключение посудомоечной машины.

Читать статью  Как подключить душевую кабину к водопроводу и канализации

Последовательность подключения сантехнических приборов определяется их удаленностью от общего стояка. Чем дальше находится прибор – тем выше должен быть поднят край слива.

Исключение – посудомоечная и стиральные машины. Вода из них изливается с ускорением под действием насосов, а значит, дополнительного подъема не требуется. Такие приборы могут располагаться на самых удаленных краях системы канализации.

Выбор труб для канализации

Чугунные трубы в настоящее время полностью вытеснены пластиковыми. Среди последних выделяются поливинилхлоридные, полипропиленовые, полиэтиленовые трубы.

Принципиальной разницы в технологии их изготовления нет, отличается лишь материал. Следовательно, в отличие от водопроводных труб, вы можете выбрать любой материал.

Разводка водопровода в квартире: инструкция, как разработать схему разводки труб для ванной, туалета, совмещенного санузла и кухни

Благодаря наличию систем, таких как водоснабжение, канализация и санитарно-техническое оборудование, современное производство имеет возможность развиваться, а люди – жить в комфортных условиях.

Водопровод выполняет главную задачу по снабжению водой дома, здания, сооружения и других построек. Установленный в квартирах для хозяйственно-бытовых нужд, он должен полностью соответствовать всем требованиям ГОСТа 2874 – 82, а поставляемая вода должна быть пригодна для умывания, питья и приготовления пищи.

Прежде чем приступать к прокладке водопровода, необходимо определиться с выбором материала, а также выяснить, какой способ разводки лучше применить. Конечно, самостоятельная разводка труб – довольно непростая работа, требующая определённых знаний, навыков и подготовки, но если придерживаться определенных рекомендаций и соблюдать правила монтажа, то всё обязательно получится, и не хуже, чем у профессионалов.

Содержание

Проектирование водопровода в квартире

В самом начале работы может показаться, что водопровод – довольно простое устройство, и установка такой системы не доставит хлопот.

  • Суть всей работы заключается в том, чтобы провести трубы от центрального стояка ко всем точкам потребления.
  • Работа эта довольно лёгкая и посильная даже неопытному рабочему. Но только в том случае, если имеется всего три точки разбора: ванна, унитаз и раковина.
  • Но многие хозяева квартир хотят пользоваться всеми благами цивилизации и просят подключить стиральную машину, посудомойку, душевую кабину и ванну с гидромассажем.
  • А для этих сантехнических объектов также требуется подача воды.

В этом случае система водоснабжения испытывает колоссальную нагрузку, поэтому важно грамотно выбрать схему разводки водопровода в квартире.

Перед началом работы необходимо убедиться в том, что напор достаточно сильный и способен обеспечить бесперебойную подачу воды к оборудованию.

Рекомендации

  • Схема разведения магистрали даёт гарантию безаварийной работы. Важно в первую очередь разработать проект, и на его основе вычислить необходимое количество материала.
  • На схеме нужно обозначить расстановку всех необходимых деталей и элементов, а также трассы с ответвлениями. Это необходимо для правильной работы системы.
  • Стоит отдавать предпочтение только качественной продукции и не скупиться на приобретении дорогостоящего материала. Дешевые детали, как правило, бывают низкого качества, их применение в любом случае приведёт к аварийной ситуации, а значит и к замене всей системы водоснабжения.

Для самостоятельного проведения монтажной работы необходимо иметь опыт в работе с паяльным и сварочным оборудованием. Но если такие навыки отсутствуют, то для осуществления такой работы можно вызвать специалистов.

Схема разводки водопровода

Последнее время наиболее популярны такие схемы:

  1. Тройниковая;
  2. Коллекторная.

У каждой из них есть свои преимущества и недостатки. Выбор следует делать, основываясь на планировке помещения. Если возникают сложности при проектировании системы, следует обратиться к услугам специалистов.

Тройниковая разводка

Такая схема является бюджетным вариантом прокладки водопровода. Она требует специальных навыков и специальных инструментов для установки. Эту разводку можно наблюдать в типовых квартирах времён постройки СССР.

Что представляет собой данная конструкция? Это основная труба, к которой подключены через тройники все потребители холодной воды. Точно по такому же принципу выполняется разводка системы горячего водоснабжения.

При таком способе основная труба является коллектором и должна быть больше по диаметру, чем другие ответвления.

Несмотря на простую схему и монтаж такая система всё-таки имеет недостатки:

  1. При одновременной работе нескольких оборудований в системе значительно падает давление воды.
  2. Могут возникнуть температурные скачки.
  3. Отсутствует возможность перекрытия единичной точки водозабора.
  4. При неисправности какой-либо детали и на время её ремонта требуется полностью перекрыть подачу воды от стояка.
  5. Часто при одновременном открытии нескольких кранов сильно падает напор воды.
  6. Схема такого типа не подходит для квартир с большой площадью. Чем длиннее основная труба, тем меньше воды будет получать установленное оборудование.

Необходимо тщательно продумать план расположения труб и тройников. Это поможет сэкономить на ремонтных работах и использовании системы.

Важно, чтобы используемые материалы были высокого качества. Это поможет снизить риск возникновения неисправностей.

Коллекторная разводка

Если подключать оборудование по коллекторной схеме, то это обеспечит хороший напор воды на всех точках разбора. Такая система отлично подходит для подключения большого вида сантехнического оборудования, поэтому активно применяется в квартирах с большой площадью и в различных помещениях.

Преимущества коллекторной схемы.

  1. При поломке, например, душа возможность пользоваться краном на кухне всё равно сохраняется.
  2. Противостояние гидроударам.
  3. Давление остаётся в норме даже при одновременном подключении сантехники.
  4. Возможность быстрого обнаружения протечек.

Недостатки коллекторной разводки водопровода:

  • Неэстетичный внешний вид.
  • Высокая ценовая категория.
  • Возникновение трудностей при выполнении монтажных работ.

Советы от мастера

Основные рекомендации по выбору коллектора:

  1. Важно выбрать подходящий тип материала водопроводных труб. Предпочтительнее выбирать изделие из полимеров. Они отличаются хорошими характеристиками и обладают устойчивостью к воде.
  2. В процессе установочных работ стоит предусмотреть монтаж крана для боковых труб. Стоит отметить, что в случае повреждения запорного крана потребуется заменить весь коллекторный блок.

Если следовать всем приведённым рекомендациям, даже у неопытного пользователя не должно возникнуть трудностей по установке водопровода в квартире. В любом случае сегодня имеется множество компаний, где по первому звонку придут на помощь высококвалифицированные специалисты. Но попробовать выполнить работу своими руками безусловно стоит!

Источник https://kak-sdelano.ru/vodosnabzhenie/razvodka-trub-v-vannoj-i-tualete

Источник https://www.topdom.ru/articles/repair_furnish/razvodka_trub_vodoprovoda_i_kanalizacii.htm

Источник https://santehnikguru.ru/razvodka-vodoprovoda-v-kvartire/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Previous post Зачем хромировать диски
Next post Acer Aspire Switch 10 E – жизнь в режиме трансформации
